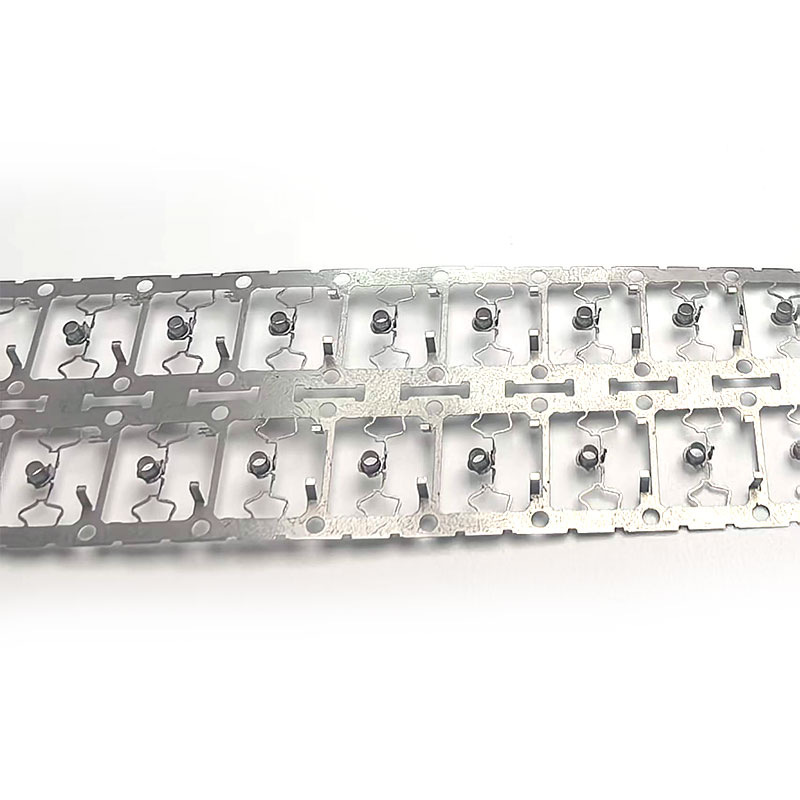

Электрондық дәлдікпен штамптау бөлшектеріқосқыштарда, сенсорларда, автомобиль электроникасында және байланыс құрылғыларында қолданылатын ықшам, өткізгіш және жоғары дәлдіктегі компоненттерді өндіру үшін өте маңызды.ҚиренДәл штамптауды EDM технологиясымен біріктіріп, прототипті әзірлеуге де, жоғары көлемді өндіріске де қолдау көрсете отырып, өлшемдік рұқсаттары ±0,005 мм-ге дейін күрделі металл компоненттерін жасайды.
Электрондық өнімдер кішірейген сайын, жұқа және біріктірілген болғандықтан, өндірушілер тұрақты өткізгіштік, механикалық беріктік және сенімді құрастыру өнімділігін қамтамасыз ете отырып, тығыз өлшемдерді сақтай алатын металл компоненттерді қажет етеді. Электрондық дәлдікпен штамптау өндіріс ауқымында терминалдарды, контакт құрамдас бөліктерін, экрандау бөлшектерін, серіппелі элементтерді және басқа да күрделі металл құрылымдарды қалыптастырудың тиімді әдісін қамтамасыз етеді. EDM қалыптарын өндіруді, дәл штамптауды, интеллектуалды тексеруді және процесті басқаруды біріктіре отырып, Qiren электроника, автомобиль электроникасы, медициналық жабдықтар және байланыс қолданбалары үшін теңшелген шешімдерді ұсынады. Оның хабарланған ±0,005 мм өлшемді төзімділік мүмкіндігі, материалдың бейімделу қабілеті және беттік сапаны бақылау дәлдікпен штамптауды талап етілетін электронды құрамдас қолданбалар үшін қолайлы етеді.
Мазмұны
- Неліктен электронды дәлдікпен штамптау бөлшектері маңызды?
- Негізгі артықшылықтары қандай?
- Қандай материалдарды қолдануға болады?
- Дәл штамптау бөлшектері қалай жасалады?
- Олар қайда қолданылады?
- Сатып алушылар дәл штамптау жеткізушіні қалай таңдауы керек?
- Жиі қойылатын сұрақтар
- Қорытынды
Неліктен электронды дәлдікпен штамптау бөлшектері маңызды?
Қазіргі заманғы электронды өнімдер барған сайын миниатюралық металл компоненттеріне тәуелді. Коннектор терминалы, экрандауыш элементі, контакт серіппесі, батарея құрамдас бөлігі немесе өткізгіш тірегі кәдімгі механикалық құрамдас бөліктің аз ғана бөлігі болуы мүмкін, бірақ ол толық өнімнің өнімділігіне тікелей әсер етуі мүмкін.
Дәл осы себепті штамптау жай ғана кесу және қаңылтыр металды қалыптау емес. Өндіріс процесі өлшемдік дәлдікті, материалдың деформациясын, бұралуды, бетінің сапасын және қайталанушылығын бақылауы керек. Электрондық қолданбалар үшін тіпті кішкене өлшемді ауытқу контакт қысымына, кірістіру күшіне, электр өткізгіштігіне, жинақты туралауға немесе өнімнің қызмет ету мерзіміне әсер етуі мүмкін.
Қирен өнімі туралы ақпаратқа сәйкес, оның штамптау операциясы EDM қалыптарын өңдеуді дәл штамптау және тексеру технологияларымен біріктіреді. Компания оның процесі күрделі пішінді бөлшектерді, микро-тесік құрамдастарды және 0,1 мм-ден төмен ультра жұқа материалдарды қоса алғанда, қолайлы қолданбалар үшін ±0,005 мм-ге дейін төзімділікке қол жеткізе алатынын айтады.
Бұл комбинация дәлдікпен штамптауды әсіресе өндірушілерге өлшемдік консистенциядан бас тартпай, көп мөлшерде қайталанатын құрамдастарды қажет еткенде құнды етеді.
Электрондық дәлдікпен штамптау бөлшектерінің негізгі артықшылықтары қандай?
1. Жоғары өлшемдік дәлдік
Дәл электронды құрамдас бөліктер миниатюралық жинақтарды орналастыру үшін жиі қатаң бақыланатын өлшемдерді қажет етеді. Жетілдірілген қалып дизайны, EDM өңдеу және басқарылатын штамптау параметрлері өлшемдік вариацияны азайтып, бөліктен бөлікке сәйкестікті жақсарта алады.
Коннектор терминалдары мен басқа өткізгіш компоненттер үшін өлшем дәлдігі жұптау өнімділігіне тікелей әсер етеді. Тұрақты геометрия өндірушілерге болжамды кірістіру күшін, контактілерді орналастыруды және құрастыру үйлесімділігін сақтауға көмектеседі.
2. Кешенді геометрия мүмкіндігі
Құрамдас бөліктерде терең ойықтар, өткір бұрыштар, сатылы саңылаулар, тар бөліктер немесе басқа да күрделі мүмкіндіктер болса, дәстүрлі штамптау процестері шектеулерге тап болуы мүмкін. EDM көмегімен құрал-саймандар осы талап етілетін геометриялар үшін күрделі қалып құрылымдарын жасауға көмектеседі.
- Микро саңылаулар мен тар слоттар
- Басты және ойық құрылымдар
- Жақсы байланыс аймақтары
- Өткір бұрыш ерекшеліктері
- Ультра жұқа металл компоненттері
- Шағын серіппелі және өткізгіш құрылымдар
3. Тиімді жаппай өндіріс
Штамптау штампы әзірленіп, валидацияланған соң, процесс салыстырмалы түрде қысқа цикл уақыттары бар дәйекті бөлшектердің көп мөлшерін жасай алады. Бұл дәлдікпен штамптауды тұрақты өндіріс көлемі бар электроника өндірушілері үшін әсіресе тартымды етеді.
4. Жақсырақ бет сапасы
Бетінің күйі электрлік және механикалық компоненттер үшін өте маңызды. Шамадан тыс саңылаулар, сызаттар, деформациялар немесе кедір-бұдыр беттер құрастыру мәселелерін тудыруы немесе өткізгіштік пен тозуға төзімділікке теріс әсер етуі мүмкін.
Қирен қолданбалы өңдеу шарттарында Ra0,2 мкм-ден төмен бетінің кедір-бұдыры бар талап етілетін қолданбалар үшін контактісіз EDM өңдеу және айнамен өңдеу технологиясын пайдалануды сипаттайды.
Қандай материалдарды қолдануға болады?
Материалды таңдау өткізгіштікке, беріктікке, коррозияға төзімділікке, қаттылыққа, серіппе сипаттамаларына, қалыптау мінез-құлқына, жұмыс температурасына және қолданудың соңғы талаптарына негізделуі керек.
| Материал түрі | Типтік сипаттамалар | Потенциалды қолданбалар |
|---|---|---|
| Мыс қорытпалары | Жақсы электрөткізгіштік және қалыптау қабілеті | Терминалдар, контактілер, өткізгіш компоненттер |
| Тот баспайтын болат | Беріктік, коррозияға төзімділік, төзімділік | Электрондық корпустар, серіппелер, құрылымдық бөлшектер |
| Титан | Жоғары беріктік пен салмақ қатынасы және коррозияға төзімділік | Мамандандырылған электронды және медициналық компоненттер |
| Қаттылығы жоғары қорытпалар | Тозуға төзімділік және механикалық тұрақтылық | Талап етілетін дәл құрамдас бөліктер мен құралға қатысты бөлшектер |
Материалдың дұрыс таңдалуы оның қызмет ету мерзімі мен өндіріс құнына да әсер етеді. Қаттылығы немесе қаттылығы жоғары материалдар арнайы құрал-саймандар мен өңдеу стратегияларын қажет етуі мүмкін, бұл жаппай өндіріс алдында инженерлік талдауды маңызды етеді.
Дәл штамптау бөлшектері қалай жасалады?
Сенімді дәлдікпен штамптау жобасы әдетте бірінші өндірістен көп бұрын басталады. Құрамдас сызбаны, материалдың сипаттамасын, төзімділік талаптарын, бетті өңдеуді, жылдық көлемді және қолдану ортасын жобалау кезеңінде қарау керек.
1-қадам: Өнім мен сызбаны талдау
Инженерлер геометрияны, төзімділікті, материалдың қалыңдығын, қалыптау бағытын, маңызды өлшемдерді және ықтимал өндірістік тәуекелдерді бағалайды. Дизайнды ерте талдау деформацияны, крекингті, шамадан тыс саңылауларды немесе құралға күрделі техникалық қызмет көрсетуді тудыруы мүмкін мүмкіндіктерді анықтауға көмектеседі.
2-қадам: дәлме-дәл дайындаманың дизайны
Штамптау штампы соңғы құрамдастың қаншалықты дәл қалыптаса алатынын анықтайды. Күрделі электронды бөлшектер үшін EDM өңдеуді жұқа құрылымдар мен жоғары дәлдіктегі қалыптар мүмкіндіктерін жасау үшін пайдалануға болады.
3-қадам: Материалды дайындау
Таңдалған металл жолақ немесе парақ қажетті қалыңдыққа, механикалық қасиеттерге және бетінің күйіне сәйкес келуі керек. Материалдың консистенциясы өте қатаң төзімділік болған кезде өте маңызды.
4-қадам: Штамптау және қалыптау
Өндіріс кезінде материал кесу, иілу, тесу, қалыптау немесе прогрессивті мүмкіндіктерге қол жеткізу үшін бақыланатын штамптау операцияларынан өтеді. Тұрақты процесс параметрлері бүкіл өнім сериясында қайталану мүмкіндігін сақтауға көмектеседі.
5-қадам: Өлшемді және жер бетін тексеру
Тексеру маңызды өлшемдерді тексереді және ықтимал ақауларды анықтайды. Qiren сапаны бақылау процесінің бөлігі ретінде үш өлшемді өлшеу жабдығын, оптикалық тексеру жабдығын және қаттылықты сынауды пайдаланатынын хабарлайды. Пакет сапасы туралы есептер сонымен қатар өндірістің бақылануын және тұтынушыларды қабылдауды қолдай алады.
Олар қайда қолданылады?
Электрондық дәлдікпен штамптау компоненттері көптеген салаларда қолданылады, өйткені олар шағын өлшемдерді жоғары қайталану және функционалдық сенімділікпен біріктіре алады.
Тұрмыстық электроника
Смартфондар, ноутбуктер, киілетін құрылғылар және басқа да ықшам өнімдер шектеулі ішкі кеңістіктерге дәл сәйкес келетін миниатюралық металл компоненттерді қажет етеді. Қолданбаларға SIM картасы ұстағыштары, Type-C интерфейсінің құрамдас бөліктері, контакт терминалдары және FPC қатысты металл құрылымдар кіруі мүмкін.
Автомобиль электроникасы
Электрондық басқару жүйелері мен электр көліктерін қолданудың артуы дәл өткізгіш және механикалық компоненттерге сұранысты арттырды. Ықтимал қолданбаларға аккумуляторға қатысты құрамдас бөліктер, релелік серіппелер, терминалдар, сенсор компоненттері және электр қосылымы кіреді.
Медициналық жабдық
Медициналық құрылғылар басқарылатын өлшемдері мен сенімді бет сапасы бар шағын құрамдастарды қажет етуі мүмкін. Дәл штампталған металл бөлшектерді микроқұралдың құрамдас бөліктерінде, құрылғы корпустарында және өлшемдік консистенция маңызды болып табылатын басқа мамандандырылған жинақтарда пайдалануға болады.
Байланыс жабдығы
Байланыс құрылғылары мен жоғары тығыздықтағы электрондық жинақтар дәл қосқыштар мен өткізгіш компоненттерге сүйенеді. Дәл штамптау қайталанатын құрастыру кезінде дәйекті геометрияны қажет ететін ықшам контактілі құрылымдарды өндіруге қолдау көрсете алады.
Сатып алушылар дәл штамптау жеткізушіні қалай таңдауы керек?
Дұрыс жеткізушіні таңдау тек бірлік бағасын салыстыру ғана емес. Дәл электронды құрамдас бөліктер үшін құрал мүмкіндігі, тексеру жүйелері, материалдық тәжірибе, инженерлік қолдау және өндірістің ауқымдылығы жобаның жалпы құнына көбірек әсер етуі мүмкін.
Тапсырыс жасамас бұрын сатып алушылар келесі тармақтарды бағалауы керек:
- Өлшемдік мүмкіндік:Жабдықтаушы талап етілетін рұқсаттарды дәйекті түрде орындай алатынын растаңыз.
- Құралмен жұмыс жасау тәжірибесі:Жеткізушінің пішінін, EDM, техникалық қызмет көрсету және оңтайландыру мүмкіндіктерін қарап шығыңыз.
- Материалдық тәжірибе:Өндіруші таңдалған мыс қорытпасын, тот баспайтын болатты, титанды немесе басқа материалды түсінетініне көз жеткізіңіз.
- Тексеру мүмкіндігі:Критикалық өлшемдерді сәйкес CMM, оптикалық немесе басқа тексеру жабдығы арқылы өлшеуге болатынын тексеріңіз.
- Өндірістің ауқымдылығы:Жеткізушінің прототиптен немесе сынақ сериясынан тұрақты сериялық өндіріске көшуіне көз жеткізіңіз.
- Сапа бойынша құжаттама:Тексеру есептерін және нақты анықталған қабылдау критерийлерін сұраңыз.
- Инженерлік байланыс:Жауапты техникалық топ құралды қажетсіз қайта қарауды және өндірістегі кідірістерді азайта алады.
Қирен оның штамптау операциясы шағын сериялы сынақ өндірісін де, ауқымды өндірісті де қолдайтынын айтады. Оның өндірістік ақпараты сонымен қатар 3000 шаршы метрлік нысанды, 50-ден астам қызметкерді және оның жұмыс күшінің шамамен 15% құрайтын ҒЗТКЖ тобын көрсетеді. Компания 20-дан астам елдер мен аймақтарға экспорты туралы есеп береді.
Жиі қойылатын сұрақтар
Электрондық дәлдікпен штамптау бөлшектері дегеніміз не?
Электрондық дәлдікпен штамптау бөлшектері электронды және электромеханикалық қолданбалар үшін дәл штамптау процестері арқылы жасалған дәл қалыпталған металл компоненттері болып табылады. Олар терминалдарды, контактілерді, серіппелерді, экрандау компоненттерін, өткізгіш тіректерді және басқа миниатюралық бөлшектерді қамтуы мүмкін.
Дәл штамптау қандай төзімділікке қол жеткізе алады?
Қол жеткізуге болатын төзімділік материалға, геометрияға, қалыңдығына, құралдың дизайнына және өндіріс жағдайларына байланысты. Qiren сәйкес дәлдікпен штамптау қолданбалары үшін ±0,005 мм-ге дейінгі өлшемдік рұқсаттарды хабарлайды. Нақты төзімділік бөлшектердің нақты сызбасына қарсы расталуы керек.
Күрделі электронды компоненттерді теңшеуге бола ма?
Иә. Тұтынушы сызбалары, 3D үлгілері, материал сипаттамалары, өлшемдер, рұқсаттар, бет талаптары және өндіріс көлеміне байланысты арнайы дәлдікпен штамптауды жасауға болады. EDM көмегімен қалыптарды жасау кәдімгі құралдармен жасау қиын күрделі құрылымдар үшін әсіресе пайдалы.
Қандай салалар дәл электронды штамптау компоненттерін пайдаланады?
Негізгі қолданбалы салаларға тұрмыстық электроника, автомобиль электроникасы, медициналық жабдықтар, байланыс жабдықтары, смарт-үй өнімдері және басқа да дәл электронды жинақтар жатады.
Баға ұсынысын қалай сұрауға болады?
2D сызбасын немесе 3D CAD файлын, материал туралы ақпаратты, жылдық мөлшерді, маңызды рұқсаттарды, бетті өңдеуге қойылатын талаптарды және күтілетін жеткізу кестесін ұсыну өндірушіге жобаны бағалауға және дәлірек баға ұсынысын дайындауға көмектеседі.
Қорытынды
Электрондық құрылғылар кішірек және күрделі бола бастаған сайын, өндіріс дәлдігі барған сайын маңызды бола түсуде. Электрондық дәлдікпен штамптау өлшемдік консистенцияның, күрделі қалыптастыру мүмкіндігінің, материалдың икемділігінің, бет сапасының және масштабталатын өндірістің практикалық үйлесімін қамтамасыз етеді. EDM көмегімен құрал, бақыланатын штамптау және жүйелі тексеру арқылы өндірушілер электронды құрастырудың күрделі талаптарына жауап беретін миниатюралық металл компоненттерін шығара алады.
Қирен құрал-саймандарды әзірлеуден бастап өндіріске дейін реттелетін электронды құрамдас жобаларды қолдау үшін дәлдікпен қалып жасауды, EDM өңдеуді, штамптауды және тексеру мүмкіндіктерін біріктіреді. Коннекторларға, автомобиль электроникасына, медициналық құрылғыларға, байланыс жабдықтарына немесе басқа дәлдіктегі жинақтарға арналған дәлдігі жоғары металл құрамдастарды сатып алсаңыз,бізбен хабарласыңысызбаларыңызды, материалдарыңызды, төзімділіктерді, өндіріс көлемін және теңшелген штамптау талаптарын талқылау.
