Сенімді, жоғары көлемді қосқыш өндірісін іздейтін өндірушілер үшін дәлдікКоннекторды штамптау қалыпөлшемдік дәлдікке, өндіріс тұрақтылығына, құралдың қызмет ету мерзіміне және жалпы өндіріс құнына тікелей әсер етуі мүмкін.ҚиренCNC өңдеуді, жоғары жылдамдықты штамптау технологиясын, автоматтандырылған өндіріс процестерін және автомобиль, электроника, тұрмыстық техника және медициналық қосымшаларды қолдау үшін қатаң сапа менеджментін қолдана отырып, қалыптарды дәл өңдеуге және металды штамптау шешімдеріне маманданған.
Коннекторды штамптау қалыпты геометриясы, қатаң рұқсаттары және қайталанатын өнімділігі бар қосқыш құрамдастарын шығаруға арналған арнайы штамптау жүйесі. Жалпы мақсаттағы штамптау құралдарынан айырмашылығы, қосқыш қалыптар өте аз мүмкіндіктерді, материалдың мінез-құлқын, прогрессивті қалыптау талаптарын және жоғары өндіріс көлемін есепке алуы керек. Qiren өңдеу дәлдігі ±0,01 мм дейін және қалыптың қызмет ету мерзімі 5 миллион циклден асатын теңшелген прогрессивті және құрама штамптау қалыптарын әзірлейді. Дәл инженерияны, бақыланатын өңдеуді, тексеруді және қадағаланатын өндірісті басқаруды біріктіре отырып, дұрыс жобаланған қосқыш қалып өндірушілерге сынықтарды азайтуға, өндірістің үйлесімділігін жақсартуға, цикл уақытын қысқартуға және ұзақ мерзімді құрал шығындарын бақылауға көмектеседі.
Мазмұны
- Коннекторды штамптау пішіні дегеніміз не?
- Коннекторды штамптауда дәлдік неге маңызды?
- Жоғары сапалы қосқышты штамптау пішінінің негізгі ерекшеліктері қандай?
- Коннекторды штамптау қалыптары қалай жасалады?
- Коннекторлар үшін штамптау қалыптарының қандай түрлері қолданылады?
- Өндірушілер қосқышты штамптау пішінін қалай таңдауы керек?
- Неліктен қосқышты штамптау қалыптары шешімдері үшін Qiren таңдау керек?
- Қандай салалар қосқышты штамптау қалыптарын пайдаланады?
- Жиі қойылатын сұрақтар
- Қорытынды

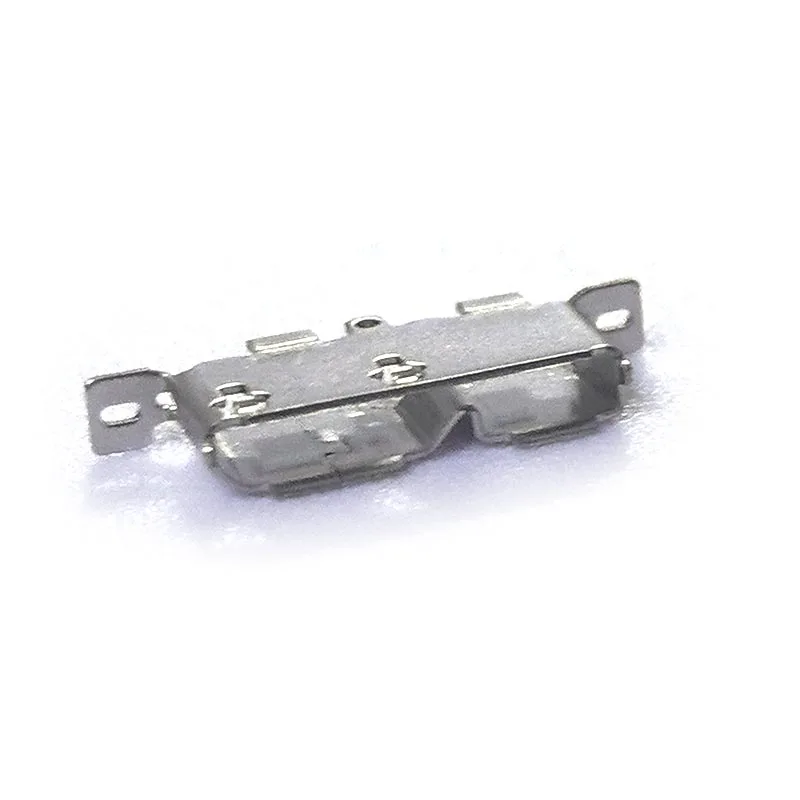

Коннекторды штамптау пішіні дегеніміз не?
Коннекторды штамптау қалыптары - басқарылатын штамптау операциялары арқылы металл жолақты, қаңылтырды немесе басқа қолайлы материалдарды коннектор құрамдастарына түрлендіру үшін қолданылатын дәлдікпен құрал жүйесі. Процесс материалды кесу, майыстыру, пішіндеу, тарту немесе алдын ала анықталған қалып дизайнына сәйкес басқа жолмен пішіндеу үшін механикалық күш қолданады.
Коннектордың құрамдас бөліктерінде көбінесе шағын контакт аймақтары, тар ойықтар, құлақшалар, иілулер, тесіктер және басқа да күрделі геометриялар бар. Демек, қалыпта штамптар, матрицалар, бағыттаушы құрамдас бөліктер және басқа функционалдық элементтер арасындағы жоғары дәлдікпен туралауды сақтау керек.
Жоғары көлемді өндіріс үшін прогрессивті штамптау ерекше құнды, өйткені бірнеше операцияларды бір құрал жүйесіне біріктіруге болады. Металл жолақ бірнеше станциялар арқылы қозғалады, әр станция дайын қосқыш құрамдас қалыптан шыққанға дейін белгілі бір әрекетті орындайды.
- Қайталанатын өндіріс үшін жоғары өлшемді консистенция
- Көп мөлшердегі қосқыш бөлшектерін тиімді өңдеу
- Жеке операциялар арасында қолмен өңдеу азайтылды
- Орналасу оңтайландырылған кезде материалды пайдалану жақсарады
- Автоматтандырылған жоғары жылдамдықты штамптау жабдықтарымен үйлесімділік
Коннекторды штамптауда дәлдік неге маңызды?
Дәлдік коннектор құралын таңдаудағы ең маңызды өнімділік факторларының бірі болып табылады. Коннекторларда жиі өлшемді талаптар болады, себебі тіпті кішкене ауытқу кірістіру күшіне, электрлік контактіге, механикалық ұстауға, жинақты туралауға немесе біріктіретін компоненттермен үйлесімділікке әсер етуі мүмкін.
Сондықтан жоғары сапалы қалыпқа дәл бастапқы өңдеуден гөрі көбірек қажет. Жобалау, өңдеу, термиялық өңдеу, құрастыру, сынама штамптау, тексеру және өндіріске техникалық қызмет көрсетуді қоса алғанда, бүкіл өндірістік процесте дәлдік сақталуы керек.
| Өнімділік факторы | Коннектор өндірісіндегі маңыздылығы | Өндірістің ықтимал пайдасы |
|---|---|---|
| Өлшемдік дәлдік | Критикалық қосқыш геометриясын сақтайды | Компоненттердің алмасуын жақсартады |
| Құралды туралау | Тескіш пен штамптың орналасуын басқарады | Біркелкі емес тозуды және штамптау ақауларын азайтады |
| Бет сапасы | Таза кесу мен қалыптауды қолдайды | Кептірулер мен материалдық зақымдарды азайтуға көмектеседі |
| Құралдың қызмет ету мерзімі | Өндірістің ұзақ мерзімді тұрақтылығын анықтайды | Ауыстыру және тоқтап қалу шығындарын азайтады |
| Процесс консистенциясы | Қайталанатын бөлшектерді техникалық сипаттамаларда сақтайды | Сапаны бақылауды және өнім өнімділігін жақсартады |
Қирен оның дәлдікпен қалыптау мүмкіндігі қолайлы қолданбалар үшін ±0,01 мм-ге дейін өңдеу дәлдігіне қол жеткізе алатынын айтады. Дегенмен, нақты қол жеткізуге болатын төзімділік әрқашан материалға, құрамдас бөліктердің геометриясына, қалып құрылымына, штамптау жабдықтарына және тұтынушы сипаттамаларына сәйкес расталуы керек.
Жоғары сапалы қосқышты штамптау пішінінің негізгі ерекшеліктері қандай?
Әрбір штамптау штампы дәл коннекторларды өндіруге жарамайды. Құрал қосқыштың материалына, геометриясына, өндіріс көлеміне, төзімділікке қойылатын талаптарға және төменгі ағынды жинау процесіне сәйкес құрастырылуы керек.
Precision Die Design
Қалып құрылымы әрбір кесу және қалыптау операциясын дәл анықтауы керек. Станцияны мұқият жоспарлау прогрессивті қалыптар үшін өте маңызды, себебі ерте станцияда жіберілген қателер әрбір келесі операцияға әсер етуі мүмкін.
Жоғары сапалы өңдеу
CNC өңдеу және басқа да дәл өндіріс технологиялары өлшемдері мен бетінің сапасы бақыланатын күрделі қалып компоненттерін жасай алады. Дұрыс өңдеу сонымен қатар штамптарды, кірістірулерді, бағыттаушы құрамдастарды және қалыптар бөліктерін дәл жинауды қолдайды.
Тұрақты құрал құрылысы
Коннектор өндірісі миллиондаған штамптау циклдерін қамтуы мүмкін. Сәйкес материалды таңдау, термиялық өңдеу, бетті өңдеу және тозуға төзімді компоненттер құралдың жарамдылық мерзімін ұзартуға көмектеседі.
Тұрақты өндіріс өнімділігі
Жақсы қалып тек бірінші партияны дәл шығармауы керек. Ол кеңейтілген өндіріс кезінде тұрақты өнімділікті сақтауы керек. Сондықтан құралды бақылау, профилактикалық қызмет көрсету және тұрақты тексеру өте маңызды.
Бақыланатын сапа менеджменті
Өндірістің қадағалануы процестің ауытқуларын анықтауды және тұрақты сапаны сақтауды жеңілдетеді. Qiren өндіріс ақпаратын бақылау және процесті бақылауды қолдау үшін өндірісті орындау жүйесін (MES) пайдалану туралы хабарлайды.
Коннекторды штамптау қалыптары қалай жасалады?
Кәсіби қалып өндірісі болатты қажетті пішінге жай кесу емес, көп сатылы инженерлік процесс болып табылады. Әдеттегі жұмыс процесі келесі кезеңдерді қамтуы мүмкін:
- Талапты талдау:Қосқыш сызбасын, материалды, рұқсаттарды, өндіріс көлемін, штамптау престі және қолдану талаптарын қарап шығыңыз.
- Материалды таңдау:Сәйкес қалып материалдарын таңдап, күтілетін жүктемелер мен тозуға негізделген тиісті өңдеуді анықтаңыз.
- Қалып құрылымының дизайны:Бөлшек геометриясына сәйкес прогрессивті, құрама немесе басқа құрал-сайман архитектурасын жасаңыз.
- Дәл өңдеу:Сәйкес өңдеу процестерін қолдана отырып, қалып тақталарын, кірістірулерді, штамптарды, матрицаларды, бағыттағыштарды және басқа компоненттерді жасаңыз.
- Термиялық өңдеу:Қаттылықты, беріктікті және тозуға төзімділікті жақсарту үшін қажет болған жағдайда тиісті термиялық өңдеуді қолданыңыз.
- Құрастыру және жөндеу:Құралдарды жинап, туралауды, қозғалысты, саңылауларды және функционалдық өнімділікті тексеріңіз.
- Сынақ штамптауы:Өлшемдерді, қалыптау сапасын, саңылауларды, материалды беруді және өндіріс тұрақтылығын бағалау үшін үлгі бөлшектерін жасаңыз.
- Тексеру және валидация:Маңызды белгілерді келісілген техникалық талаптарға сәйкес өлшеңіз.
- Өндірістік қолдау:Ұзақ мерзімді пайдалану үшін тиісті техникалық қызмет көрсету және тексеру процедураларын орнатыңыз.
Бұл құрылымдық жұмыс процесі тек сынақ және қателік реттеулеріне сүйенбей, қосқыш сызбасын қайталанатын өндірістік шешімге түрлендіруге көмектеседі.
Коннекторлар үшін штамптау қалыптарының қандай түрлері қолданылады?
Құралдың оңтайлы конфигурациясы коннектор дизайнына және өндіріс мақсаттарына байланысты. Жалпы шешімдерге мыналар жатады:
- Прогрессивті штамптау қалыптары:Бірнеше операцияларды дәйекті станцияларға біріктіру және жоғары көлемді өндіріске қолайлы.
- Құрама қалыптар:Бөлшек құрылымы рұқсат еткенде, бір рет басу кезінде бірнеше кесу әрекеттерін орындаңыз.
- Тескіш және кесу қалыптары:Материалды дәл бөлу және саңылау жасау операцияларына арналған.
- Қалыптарды қалыптастыру:Қосқыш терминалдары немесе құрамдас бөліктері бақыланатын иілуді немесе қалыптауды қажет еткенде қолданылады.
- Қалыптарды салу:Терең геометрияларға бақыланатын материалды деформациялауды қажет ететін қолайлы компоненттерге қолданылады.
Қирен зеңнің тәуелсіз ҒЗТКЖ мүмкіндіктері прогрессивті штамптарды, құрама штамптарды, созу штамптарын, тесу және кесу штамптарын, сығымдағыштарды және басқа да дәл аспаптар шешімдерін қамтитынын көрсетеді.
Өндірушілер қосқышты штамптау пішінін қалай таңдауы керек?
Бастапқы сатып алу бағасына негізделген құрал-саймандарды таңдау бүкіл өндірістің өмірлік циклінде жоғары шығындарға әкелуі мүмкін. Өндірушілер толық өндірістік талаптарды бағалауы керек.
| Таңдау критерийі | Қарастырылатын сұрақтар |
|---|---|
| Қосқыш геометриясы | Микрофункциялар, тар ойықтар, иілулер немесе күрделі профильдер бар ма? |
| Материал | Қандай метал қорытпасы, қалыңдығы, қаттылығы және бетінің күйі мөрталады? |
| Өндіріс көлемі | Қолданба прототипі ме, орташа көлемді ме, әлде жылына миллиондаған бөліктер ме? |
| Қажетті төзімділік | Қандай өлшемдер қосқыш өнімділігі үшін маңызды? |
| Штамптау жабдығы | Қалып пресс тоннажына, инсультке, жылдамдыққа және азықтандыру жүйесіне сәйкес келе ме? |
| Құралдың қызмет ету мерзімі | Күрделі жөндеу немесе жөндеуден бұрын қандай қызмет мерзімі қажет? |
| Жеткізушінің мүмкіндігі | Өндіруші дизайнды, өңдеуді, сынауды, тексеруді және сатудан кейінгі қолдауды қамтамасыз ете ала ма? |
Өндірушілер құралға тапсырыс бермес бұрын, сондай-ақ төзімділік мүмкіндігі, сынақ процедуралары, техникалық қызмет көрсету талаптары, қосалқы бөлшектер, жеткізу кестелері және сапа құжаттамасы туралы нақты ақпаратты сұрауы керек.
Неліктен қосқышты штамптау қалыптары шешімдері үшін Qiren таңдау керек?
Қирен сенімді құрал өнімділігін қажет ететін өнеркәсіптік тұтынушыларға арналған дәлдікпен қалыптардың R&D және өндірісіне назар аударады. Оның қосқыш қалыптары шешімдері дәл өңдеуді, жоғары жылдамдықты штамптау технологиясын, автоматтандырылған өндіріс мүмкіндіктерін және құрылымдық сапаны басқаруды біріктіреді.
Бірнеше мүмкіндіктер әсіресе қосқыш өндірушілеріне қатысты:
- Дәл өндіріс:Қолайлы өндіріс процестері құрал-сайманға қойылатын талаптарға жоғары өлшемдік дәлдікке қол жеткізе алады.
- Арнайы пішінді әзірлеу:Құрал-саймандарды коннекторлардың нақты конструкцияларына, материалдарына, өндіріс көлеміне және жабдыққа сәйкес жасауға болады.
- Ұзақ қызмет ету мерзімі:Қирен қолданбалы құрал-саймандар шешімдері үшін 5 миллионнан астам циклдің қалыптау мерзімі туралы хабарлайды.
- Сапа менеджменті:Компания ISO 9001 және IATF 16949 сапа менеджменті стандарттарына сәйкестігі туралы есеп береді.
- MES негізіндегі қадағалау:Өндіріс деректерін процестің дәйектілігі мен бақылануын қолдау үшін бақылауға болады.
- Біріктірілген өндіріс:Жобалау, өңдеу, құрастыру, жөндеу, сынау және өндірісті қолдауды бір жеткізуші арқылы үйлестіруге болады.
Бағалайтын сатып алушылар үшін аКоннекторды штамптау қалып жеткізушісі, бұл факторлар тек бағаға қарағанда маңыздырақ болуы мүмкін, себебі құралдың өнімділігі өндіріс өнімділігіне, техникалық қызмет көрсету жиілігіне және ұзақ мерзімді пайдалану шығындарына тікелей әсер етеді.
Қандай салалар қосқышты штамптау қалыптарын пайдаланады?
Дәл коннектордың құрамдас бөліктері электрлік, электронды, механикалық немесе сигналдық қосылымдар дәйекті түрде жасалуы керек көптеген салаларда қолданылады.
- Автокөлік:Көлік сымдары жүйелері, электр модульдері, сенсорлар және электронды басқару жүйелері.
- Тұрмыстық электроника:Электрондық құрылғылар мен жинақтарда қолданылатын ықшам қосқыштар.
- Тұрмыстық техника:Құрылғылар мен басқару жүйелеріне арналған электр қосылымының құрамдас бөліктері.
- Медициналық құрал-жабдықтар:Арнайы электронды және электромеханикалық жабдықтарда қолданылатын дәлдік компоненттері.
- Өнеркәсіптік электроника:Басқару жүйелеріне, автоматика жабдықтарына және электр тораптарына арналған қосқыштар.
Электрондық жүйелер ықшамдап, өндіріс көлемі ұлғайған сайын, қайталанатын штамптау дәлдігі мен сенімді құралдың маңыздылығы арта береді.
Жиі қойылатын сұрақтар
Коннекторды штамптау қалыптары не үшін қолданылады?
Коннекторды штамптау қалыптары бақыланатын кесу, тесу, майыстыру, қалыптау немесе тиісті штамптау операциялары арқылы сәйкес металл материалдардан қосқыш компоненттерін өндіру үшін қолданылады. Бұл дәйекті дәлдіктегі компоненттердің көп мөлшерін өндіру үшін ерекше құнды.
Коннекторды штамптау пішіні қанша уақытқа созылады?
Құралдың қызмет ету мерзімі қалып құрылысына, материалды таңдауға, штамптау жылдамдығына, құрамдас бөліктердің геометриясына, техникалық қызмет көрсетуге және өндіріс жағдайларына байланысты. Qiren қолданбалы коннекторлы қалып шешімдері үшін 5 миллион циклден асатын қызмет мерзімі туралы хабарлайды.
Коннекторды штамптау қалыптары қандай дәлдікке қол жеткізе алады?
Дәлдік бөлшектер дизайнына, материалға, құрал құрылымына, өңдеу процесіне және штамптау жабдықтарына байланысты. Qiren оның қолайлы дәлдіктегі қалып өңдеуі шамамен ±0,01 мм жетуі мүмкін екенін айтады, ал соңғы рұқсаттар әрбір нақты жоба үшін расталуы керек.
Прогрессивті немесе күрделі штамптау пішінін таңдау керек пе?
Ешбір опция әмбебап жақсырақ емес. Прогрессивті құрал-саймандар көбінесе үлкен көлемді, көп әрекетті қосқыштарды өндіру үшін тиімді, ал құрама құралдарды бір рет басып шығару кезінде бірнеше операцияларды аяқтауға болатын кезде тиімді болуы мүмкін. Тиісті таңдау бөлік геометриясына, өндіріс көлеміне, материалға, престің мүмкіндіктеріне және мақсатты құнына негізделуі керек.
Коннекторды штамптау құралдарына техникалық қызмет көрсету шығындарын қалай азайтуға болады?
Тұрақты тексеру, дұрыс майлау, материалды дұрыс беру, тозу компоненттерін уақтылы ауыстыру және профилактикалық қызмет көрсету күтпеген тоқтау уақытын азайтуға көмектеседі. Тиісті материалдары мен анық техникалық қызмет көрсету процедуралары бар жақсы жобаланған қалып сонымен қатар өмірлік цикл шығындарын азайтады.
Қорытынды
ДәлдікКоннекторды штамптау қалыпдәйекті қосқыш өлшемдерін, жоғары өндіріс тиімділігін және сенімді ұзақ мерзімді құрал өнімділігін қажет ететін өндірушілер үшін маңызды инвестиция болып табылады. Дәлдік дизайннан және CNC өңдеуден сынақ штамптауға, тексеруге, бақылауға және техникалық қызмет көрсетуге дейін әр кезең түпкілікті өндіріс нәтижелеріне әсер етуі мүмкін. Қалыптарды дайындаудың дәлдік мүмкіндіктерімен, теңшелген құрал шешімдерімен, ±0,01 мм өңдеу дәлдігімен, қолданылатын конструкциялар үшін 5М+ циклдің қызмет ету мерзімімен және ISO 9001 және IATF 16949 сапа менеджменті жүйелерімен Qiren коннекторларды өндірудің талап етілетін жобалары үшін берік негіз береді. Егер сіз жаңа қосқыш жобасын жоспарласаңыз немесе бар штамптау процесін жақсартқыңыз келсе,бізбен хабарласыңыбөлшектердің сызбаларын, материал талаптарын, өндіріс көлемін, төзімділік мақсаттарын және теңшелген қалып шешімін талқылау.
