Мақаланың қысқаша мазмұны: Коннекторды бүркуэлектронды коннекторларда қолданылатын дәл, берік пластикалық корпустар мен оқшаулағыш компоненттерді өндіруге арналған маңызды өндірістік процесс. Материалды таңдаудан және пішінді құрастырудан бастап өлшемді тексеру мен өндіріс консистенциясына дейін әр кезең қосқыштың жұмысына әсер етеді.ҚиренАвтомобиль электроникасы, тұрмыстық техника, өнеркәсіптік жабдық және басқа электрондық өнімдердегі қолданбалар үшін теңшелген құралдарды, дәл өңдеуді және өндірістік қолдауды ұсынатын дәл коннекторларды қалыптау шешімдеріне маманданған. Процесті түсіну өнім дизайнерлері мен сатып алу топтарына сапа, құн және ұзақ мерзімді өндіріс сенімділігі туралы негізделген шешім қабылдауға көмектеседі.

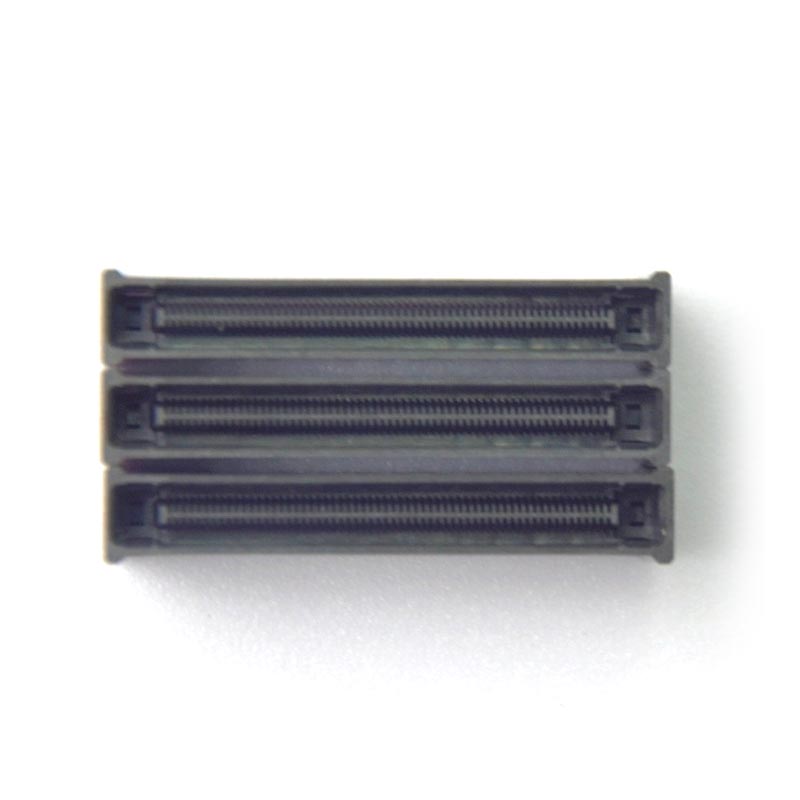

Коннекторды инъекциялық қалыптау - бұл балқытылған термопластикалық материал дәлдікпен өңделген қалып қуысына айдалатын, салқындатылатын және дайын компонентті жасау үшін шығарылатын өндірістік процесс. Ол пластикалық корпустарды, терминалдық тіректерді, оқшаулағыш құрылымдарды, қорғаныс қабықтарын және электр және электронды қосқыштарға қажетті басқа бөлшектерді өндіру үшін кеңінен қолданылады.
Көптеген әмбебап пластмасса құрамдас бөліктерден айырмашылығы, қосқыш бөліктерінде жиі шағын саңылаулар, жұқа қабырғалар, күрделі құлыптау мүмкіндіктері және тығыз орналасқан терминал позициялары болады. Бұл мүмкіндіктер металл контактілермен және түйісетін компоненттермен бірге жұмыс істеуі керек. Тіпті шағын өлшемді ауытқу құрастыруға, кірістіру күшіне, терминалды туралауға немесе электр қосылымының сенімділігіне әсер етуі мүмкін.
Осы себепті қосқыштарды сәтті қалыптау келісілген материалды жобалауға, қалып дизайнына, машина параметрлеріне және тексеру процедураларына байланысты. Qiren арнайы пластикалық құрамдастарды және талап етілетін қолданбаларға арналған құралдарды іздейтін тұтынушылар үшін дәл коннекторлы инъекциялық қалыптау шешімдерін ұсынады.
Типтік қолданбаларға мыналар жатады:
Дәлдік коннектордың жұмысы үшін негізгі болып табылады, өйткені пішінделген корпус өткізгіш контактілердің орнын және тірегін белгілейді. Оның өлшемдері құрамдастардың бір-біріне қалай сәйкес келетініне, терминалдардың қалай қорғалғанына және қайта пайдалану кезінде қосқыштың жұмысына әсер етеді.
Көптеген факторлар кәдімгі пластикалық қалыптау қолданбаларына қарағанда дәл коннекторды қалыптауды талап етеді.
Терминалдың қадамы, қуыс өлшемдері, құлыптау құрылымдары және түйісетін беттер бекітілген инженерлік сызбаларға сәйкес болуы керек. Төзімділіктерді әрбір мүмкіндікке қажетсіз қатаң төзімділікті қолданбай, әрбір компоненттің функционалдық талаптарына сәйкес орнату керек.
Пластикалық корпус жоспарланған жұмыс ортасына сәйкес келетін оқшаулауды қамтамасыз етуі керек. Материалды таңдау, қабырғаның қалыңдығы, сырғыма қашықтығы, саңылау және бос орындардың немесе ластанудың болуы электр қауіпсіздігіне әсер етуі мүмкін. Талаптар қолданылатын өнім стандарттары мен жұмыс жағдайларына сәйкес бағалануы керек.
Қосқыш корпустарында кірістіру күштері, діріл, температураның өзгеруі және қайталанатын жұптасу циклдары болуы мүмкін. Қалыптастырылған құрамдас бөлік өзінің пішінін сақтап, крекингсіз, шамадан тыс деформациясыз немесе ұстауды жоғалтпай терминалдарды қолдауы керек.
Сәтті прототип тек бастапқы нүкте болып табылады. Өндірушілер қайталанатын өлшемдерді және өндірістік партияларда, қалып қуыстарында және материал партияларында функционалдық өнімділікті сақтауы керек. Тұрақты өңдеу алдын алуға болатын сынықтарды, қайта өңдеуді және құрастыру үзілістерін азайтады.
Материалды таңдау қалыптауға, шөгуге, ыстыққа төзімділікке, оқшаулау өнімділігіне, механикалық беріктікке, ылғалға сезімталдыққа және соңғы құрамдас құнына әсер етеді. Ең жақсы шайыр қосқыштың дизайны мен жұмыс ортасына байланысты.
| Материал | Негізгі сипаттамалар | Потенциалды қолданбалар | Таңдауды қарастыру |
|---|---|---|---|
| PBT | Жақсы өлшемдік тұрақтылық және электрлік оқшаулау | Электр корпустары мен құрылғы қосқыштары | Жылу әсерін, шөгуін және ылғал жағдайларын бағалаңыз. |
| PA (нейлон) | Жақсы механикалық беріктік пен қаттылық | Автокөлік және өнеркәсіптік қосқыштар | Ылғалды сіңіру және оның өлшемдерге әсерін қарастырыңыз. |
| LCP | Төмен бұралу әлеуеті және ұқыпты дизайнға жарамдылық | Шағын электронды және жоғары тығыздықтағы қосқыштар | Материал ағынын және қалыптау шарттарын мұқият бақылауды талап етеді. |
| PPS | Жоғары температураға қабілеттілік және химиялық төзімділік | Арнайы электрлік және өнеркәсіптік қолданбалар | Өңдеу талаптарын, құнын және механикалық дизайнын бағалаңыз. |
| Шыны талшықты арматураланған шайыр | Жақсартылған қаттылық және қолайлы құрамдардағы бағытталған шөгуді азайтады | Құрылымдық қосқыш корпустары | Талшықты бағдарлау деформацияға және өлшемдік дәлдікке әсер етуі мүмкін. |
Бұл материалдар бір-бірін алмастырмайды. Инженерлер спецификацияны аяқтамас бұрын шайырдың дәрежесін, жұмыс температурасын, жалынға төзімділік талаптарын, диэлектрлік қасиеттерді, химиялық әсерді және қолданыстағы нормативтік талаптарды қарап шығуы керек.
Қосымша нұсқаулар алу үшін Qiren коннекторының инъекциялық қалыптау шешімдерін және тиісті дәлдіктегі қалыптарды өндіру мүмкіндіктерін зерттеңіз.
Сенімді коннекторды инъекциялық қалыптау жобасы құрылымдық жұмыс процесінен кейін жүреді. Құрамдас бөліктің геометриясына, кірістіру талаптарына, өндіріс көлеміне және тексеру критерийлеріне байланысты реттілік әртүрлі болуы мүмкін, бірақ маңызды кезеңдері ұқсас болып қалады.
Құрамында металл терминалдары бар қосқыштар үшін кірістіру орнын анықтау және ұстау ерекше назар аударуды қажет етеді. Жабдық құрамдас бөліктердің туралануын дәйекті түрде сақтай алатын болса, автоматтандырылған кірістіруді жүктеу немесе жинақтау көлемі жоғары бағдарламалар үшін қолайлы болуы мүмкін.
Құрал-саймандарды құрастыру басталғанға дейін жасалған дизайн шешімдері кейінірек қымбатқа түсетін өзгертулердің алдын алады. Өндіріске арналған дизайнды шолу құрамдас бөліктің қалай толтырылатынын, салқындатылатынын, шығарылатынын, жинақталатынын және соңғы қолдануда қалай жұмыс істейтінін қарастыруы керек.
Практикалық жағдайда, салыстырмалы түрде біркелкі қабырға қалыңдығы дәйекті толтыру мен салқындатуға көмектеседі. Қалыңдықтың күрт ауысуы шөгу белгілеріне, ішкі кернеуге немесе бұралуға ықпал етуі мүмкін. Қабырғалар мен бастар қажетсіз қалың бөліктерді жасамай, қажетті беріктікті қамтамасыз ететіндей етіп жасалуы керек.
Қақпаның орналасуы толтыру үлгілеріне, дәнекерлеу сызығының орналасуына, қаптамаға және бетінің сыртқы түріне әсер етеді. Коннекторлардың корпустарында қақпа сыни түйісетін беттерді, терминал қалталарын және механикалық кернеулі аймақтарды ескере отырып орналасуы керек.
Сәйкес тартылу бұрыштары және жақсы жобаланған шығару жүйелері пішінделген бөлшектерді нәзік бөліктерге зақым келтірместен босатуға көмектеседі. Қажетті жоба шайырға, бет құрылымына, бөлік геометриясына және өлшемдік талаптарға байланысты.
Кірістірме пішінді қосқыштар үшін металл терминалдар бүрку және салқындату кезінде көрсетілген позицияларда қалуы керек. Қалыптың тірегі, кірістіру дәлдігі, шайыр ағыны және термиялық кеңею пластмасса корпусы мен металл компоненттері арасындағы соңғы қатынасқа әсер етеді.
Пайдалы дизайн әдістеріне мыналар жатады:
Коннекторды инъекциялық қалыптауға арналған сапаны бақылау қалыпталған компоненттің сыртқы түрін де, оның функционалдық өнімділігін де ескеруі керек. Терминалдың сәйкес келмеуі, өлшемдердің ауытқуы немесе жеткіліксіз механикалық ұсталуы кезінде бөлік қолайлы болып көрінуі мүмкін.
Практикалық тексеру жоспары келесі бақылауларды қамтуы мүмкін:
Жалпы ақаулар және олардың ықтимал себептері:
| Ақау | Ықтимал себебі | Түзету тәсілі |
|---|---|---|
| Жарқыл | Бөлу сызығының саңылаулары, шамадан тыс қысым немесе қалыптың тозуы | Құрал жағдайын тексеріңіз және өңдеу параметрлерін оңтайландырыңыз. |
| Қысқа кадрлар | Толтырудың жеткіліксіздігі, ағынның шектелуі немесе желдетудің жеткіліксіздігі | Қақпаның дизайнын, желдету және толтыру параметрлерін қарап шығыңыз. |
| Warpage | Біркелкі емес салқындату, материалдың бағыты немесе дифференциалды шөгу | Салқындату тепе-теңдігін жақсартып, геометрия мен материалды таңдауды қарастырыңыз. |
| Раковина белгілері | Қалың бөліктер немесе жеткіліксіз орау және салқындату | Қабырға геометриясын және орау шарттарын оңтайландырыңыз. |
| Терминалдың дұрыс келмеуі | Кірістіру қозғалысы, құралдың өзгеруі немесе сәйкес келмейтін жүктеме | Кірістіру орнын, қолдауды және өлшемді тексеруді жақсартыңыз. |
Қабылдау шегі мен сынақ жиілігі өнімнің сипаттамасымен, тұтынушы талаптарымен және тәуекел деңгейімен анықталуы керек. Қауіпсіздігі маңызды немесе сенімділігі жоғары қолданбалар үшін қосымша тексеру қажет болуы мүмкін.
Әрбір қосқыш бірдей құрал инвестициясын немесе тексеру стратегиясын талап етпейді. Келесі салыстыру қолданба талаптарының өндіріс тәсіліне қалай әсер ететінін көрсетеді.
| Талап | Стандартты қосқыш | Дәлдік қосқыш |
|---|---|---|
| Геометрия | Салыстырмалы түрде қарапайым мүмкіндіктер | Ұсақ қадамды қуыстар және күрделі бөлшектер |
| Толеранттылық стратегиясы | Жалпы құрастыру талаптарына негізделген | Маңызды мүмкіндіктер қатаңырақ, функцияға негізделген шектеулерді алады |
| Құралдар | Қажет болған жағдайда кәдімгі қалып конфигурациясы | Неғұрлым талап етілетін қуыс, салқындату, желдету және туралауды басқару |
| Тексеру | Көрнекі және өлшемді тексерулер | Егжей-тегжейлі метрология және қосымша функционалдық тексеру |
| Процесс тәуекелі | Ең алдымен толтыру және жалпы өлшемдерге қатысты | Терминалды позицияны, жұптастыруды, бүгуді және ұстауды қамтуы мүмкін |
Айырмашылық жай ғана өнім көлеміне байланысты емес. Кішкентай коннектор, егер ол тығыз орналасқан терминалдарды қамтыса немесе схемалық тақтамен дәл туралауды қамтамасыз етуі керек болса, өте күрделі құралдарды қажет етуі мүмкін. Инженерлік талаптар тек сыртқы көрініске негізделген жорамалдар емес, процесті анықтауы керек.
Жабдықтаушыны таңдау оның инженерлік талаптарды қайталанатын өндіріс нәтижелеріне айналдыру қабілетін бағалауды білдіреді. Бәсекеге қабілетті баға ұсынысы маңызды, бірақ құрал сапасы, процестің тұрақтылығы, байланыс және техникалық қолдау да иеленудің жалпы құнына әсер етеді.
Коннекторды инъекциялық қалыптау өндірушісін бағалау кезінде келесі сұрақтарды қарастырыңыз:
Қирен Electronics дәл пластикалық қосқыш қалыптарға және арнайы инъекциялық қалыптау шешімдеріне назар аударады. Өнім туралы ақпаратқа сәйкес, компания ±0,01 мм номиналды төзімділік мүмкіндігін, 99,2% дейін хабарланған кірістілік жылдамдығын, неміс қалыптар болатын, қалып ағынын талдауын және MES біріктірілген цехты басқаруды атап көрсетеді. Бұл сандар жобаны бағалау кезінде белгілі бір бөліктің геометриясына, материалына, өлшеу әдісіне және өндіріс жағдайларына сәйкес расталуы керек.
Қирен сонымен қатар қалыпты пайдаланудың бірінші жылында қалыптарды оңтайландыруға және жаңартуларға қолдау көрсетуді сипаттайды. Сатып алушылар бұл мүмкіндіктерді жалпы сипаттамаларға ғана сенбей, өздерінің қосқыш конструкцияларына қойылатын талаптармен қатар талқылай алады.
Қатысты өндіріс ақпаратын алу үшін Connector Injection Molding өнімінің бетіне кіріңіз немесе Qiren компаниясының дәлме-дәл қалып пен компоненттерді өндіру веб-сайтын зерттеңіз.
Ол пластик қосқыш корпустарын, оқшаулағыш корпустарды, терминал тіректерін, қорғаныс қабықтарын және дәл геометрияны және қайталанатын өндірісті қажет ететін басқа компоненттерді өндіру үшін қолданылады. Әдеттегі қолданбаларға автомобиль электроникасы, тұрмыстық техника, өнеркәсіптік автоматика және тұтынушылық электронды құрылғылар жатады.
Әрбір қосқыш үшін жалғыз жақсы материал жоқ. PBT және нейлон көптеген электрлік және механикалық қолданбалар үшін жалпы таңдау болып табылады, ал LCP және PPS өлшемді немесе термиялық талаптарды талап ететін дизайнға сәйкес келуі мүмкін. Қорытынды таңдау қосқыштың жұмыс ортасына, электр сипаттамаларына, механикалық жүктемелерге және шығындарға байланысты.
Қол жеткізуге болатын төзімділік бөлшектердің геометриясына, шайырдың әрекетіне, қалып құрылысына, процестің тұрақтылығына және өлшеу әдістеріне байланысты. Qiren дәл қалыптау ұсынысы үшін ±0,01 мм номиналды төзімділік мүмкіндігін тізімдейді. Сатып алушылар бұл төзімділіктің олардың нақты дизайнының әрбір маңызды ерекшелігі үшін орындалатынын растауы керек.
Жалпы себептерге жарамсыз материалды өңдеу, нашар желдету, дұрыс емес өңдеу параметрлері, біркелкі емес салқындату, қалыптың тозуы және кірістірудің дұрыс емес орналасуы жатады. Құрылымдық дизайнды шолу, бақыланатын процесс терезесі және тәуекелге негізделген тексеру жоспары осы мәселелерді анықтауға және азайтуға көмектеседі.
Иә. Кірістіру пішіні пластик қосқыш корпусындағы металл терминалдарды қаптауға немесе қолдауға болады. Процесс тиісті кірістіруді орналастыруды, қалып тірегін, материалдың үйлесімділігін және терминалдың туралануын және ұсталуын тексеруді талап етеді.
Иә. Инъекциялық қалыптау құрал-саймандарды, цикл жағдайларын, материалды өңдеуді және тексеруді дұрыс басқарған кезде қайталанатын, жоғары көлемді өндіріске жақсы сәйкес келеді. Көп қуысты қалыптар және қолайлы автоматтандыру өнімділікті жақсарта алады, бірақ олардың жарамдылығы өнімнің күрделілігі мен сұранысына байланысты.
2D инженерлік сызбасын, 3D CAD файлын, дайындалған шайырға немесе материалға қойылатын талаптарды, маңызды рұқсаттарды, жылдық сұранысты, күтілетін қызмет көрсету ортасын және кез келген функционалдық немесе нормативтік сипаттаманы қамтамасыз етіңіз. Сондай-ақ, қалып жасау, пішінделген бөлшектер, кірістіру қалыптау немесе аралас ерітінді қажет пе екенін түсіндіріңіз.
Коннекторды инъекциялық қалыптау дәлдік құралды, сәйкес материалды таңдауды, бақыланатын өңдеуді және қолданбалы сапаны тексеруді біріктіреді. Әрбір шешім коннектордың қаншалықты дәл сәйкес келетініне, оның электр контактілерін қаншалықты сенімді қолдайтынына және уақыт өте келе оны қаншалықты дәйекті түрде жасауға болатынына әсер етеді. Маңызды өлшемдерді ерте анықтау және нақты тексеру талаптарын белгілеу арқылы өнімді әзірлеушілер болдырмауға болатын ақауларды азайтып, ақпараттандырылған ақпарат көздері туралы шешімдер қабылдай алады.
Қирен электронды, автомобиль, құрылғы және өнеркәсіптік қолданбалар үшін дәлме-дәл қосқыш қалыптарды өндіру және теңшелген қалыптау шешімдерін ұсынады. Жаңа қосқышты жасап жатсаңыз немесе бар өндіріс процесін жақсартсаңыз,бізбен хабарласыңысызбаларыңызды, материал талаптарын, құрал-саймандардың сипаттамаларын және өндіріс мақсаттарын талқылау. Жобаның дәлдігі, сапасы және жеткізу қажеттіліктеріне сәйкес келетін практикалық өндірістік шешімді бағалау үшін Qiren компаниясымен жұмыс істеңіз.
